到底誰是“首創”？中鐵武漢院“打假”中鐵一院

2023年08月28日 16:31 | 來源：城市交通網 · 閱讀量： 1,912

鐵一院發表首創技術

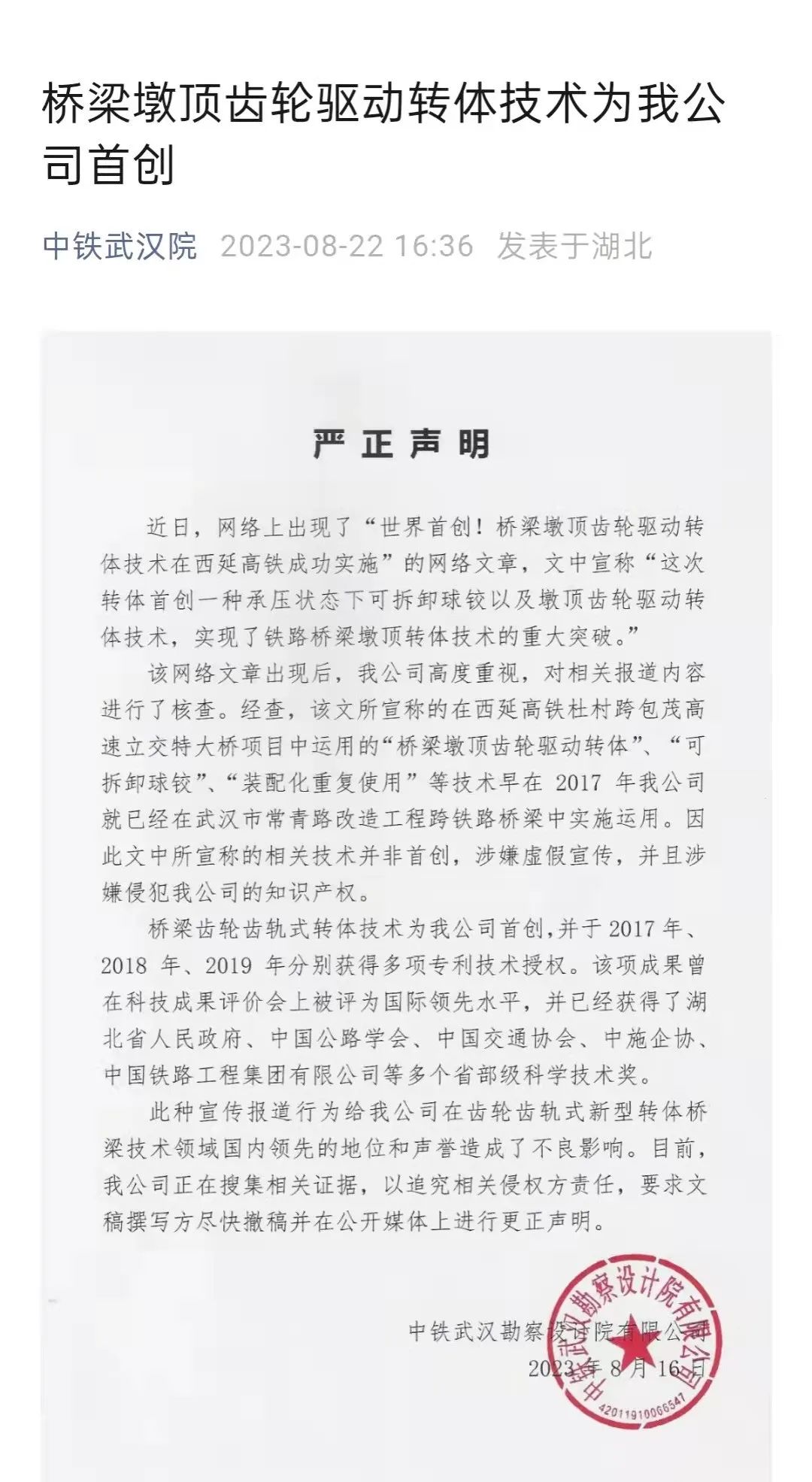

軌道交通展訊近日中鐵武漢勘察設計院聲明，中鐵第一勘察設計院發文稱的“首創技術”并非首創，為中鐵武漢院更早實施運用。中鐵第一勘察設計院回應澎湃新聞“首創”沒有疑問，不會撤稿。

中鐵武漢院“打假”，鐵一院

近日中鐵武漢勘察設計院聲明，中鐵第一勘察設計院發文稱的“首創技術”并非首創，為中鐵武漢院更早實施運用。中鐵第一勘察設計院回應澎湃新聞“首創”沒有疑問，不會撤稿。

到底誰是“首創”？中鐵武漢院“打假”中鐵一院(圖4)

2018年武漢廣播電視臺發文稱中鐵武漢院在常青路高架跨鐵路轉體橋“完美轉身”中提到創三項世界記錄

其一，具有極不對稱、極不平衡特點，為世界首例。

轉體段長臂端長91.4米，短臂端長43.8米，兩端橋長相差兩倍多，重量相差3600噸。在極不平衡條件下，傳統的單球鉸牽引式轉體由于要在短臂端施加的配重壓力過大，超出梁體承受能力，為此在長臂端距球鉸中心26.8m的位置布置弧形軌道梁，并設置前支腿支撐于軌道梁上輔助轉體。

其二，首創雙幅橋梁單球鉸整體轉體法。

區別于傳統的雙幅橋采用雙球鉸同步轉體法，雙幅橋梁在墩頂采用橫梁連接成整體，通過設置在橫梁中心處的單個球鉸進行轉體；同時由于橋面寬達51m，在橫梁中心增設了臨時主塔，橫橋向采用斜拉索張拉體系，解決了橫梁的受力問題。

其三，首創“齒條齒輪式”轉體法。

采用輔助前支撐將轉體橋與滾動小車連接，轉體時，由兩臺滾動小車在電動機驅動下沿軌道梁行駛，帶動下方齒輪運轉，通過齒輪齒條轉動帶動滾動小車行走，使轉體梁轉體到位。

相比傳統單球鉸轉體方案，此轉體方案更安全、經濟、高效，解決了場地限制、不平衡轉體等難題，具有較大的社會效益和經濟效益，具有廣闊的應用前景。

鐵一院文章提到的首創：一種承壓狀態下可拆卸球鉸以及墩頂齒輪驅動轉體技術

傳統墩頂轉體施工工序復雜，且梁底與墩頂尺寸大，影響整體美觀，在轉體完成后需頂升梁體，存在一定的安全風險，限制了橋梁墩頂轉體技術的大規模應用。為解決這些問題，鐵一院橋梁技術團隊，從轉體系統受力性態、結構構造、驅動方式、施工工藝等方面入手，結合多年的技術積累與實踐經驗，通過理論分析、數值模擬、實驗驗證，研發出承壓狀態下可方便拆卸的轉體球鉸，并創新性提出了液壓馬達驅動的齒輪-齒條式轉體驅動方式，以“小齒輪轉動大結構”，從一次性整體投入升級為裝配化重復使用，形成了一整套全新的橋梁墩頂轉體技術。

橋梁墩頂轉體系統

新型可拆卸球鉸實現了無需頂梁、可拆卸、可重復使用的目的，安全性、經濟性較好。液壓馬達驅動齒輪-齒條式的轉體方式，無需加大梁底及墩頂尺寸，美觀性較好。新型墩頂齒輪驅動轉體系統實現了橋梁轉體技術的新突破，應用前景廣闊。

為了驗證轉體系統的工作機制，鐵一院橋隧院新技術研發所利用BIM技術建立全橋精細化三維數字模型，通過BIM模型進行三維可視化應用和BIM仿真模擬應用。
